Am Anfang war das Video von Goodwell (s. rechts).Video: Vorstellung von VDCBasic

Da berichtete der Forum64-User @Goodwell also, dass man mit dem C128 auch auf dem VDC wunderbar farbige Bilder hinkriegen könnte. Und zwar ohne einen größeren Aufwand (z.B. das Aufspüren, Installieren und Erlernen des in Nordamerika sehr erfolgreich gewesenen Basic8, siehe dazu auch bei den GoDot-Savern).

Die einzige nötige Zutat sollte sein: die winzige Basic-Erweiterung VDCBasic von @Mac Bacon (Marco Baye), der auch den allseits bekannten Crossassembler ACME programmiert hat.

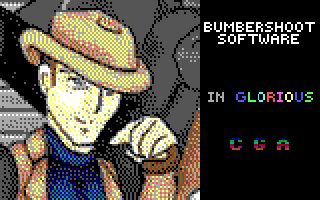

Mithilfe von VDCBasic erzeugte Goodwell auf dem VDC farbige Bilder in der Auflösung 160×100 Pixel (vergrößert auf 320×200 Pixel, s. Bild 1). Das dazu erforderliche Bildformat, wie es im Video beschrieben wird, erinnerte mich sofort an das 4Bit-Bildformat von GoDot und schon war ich alarmiert. Das könnte man doch mit GoDot unterstützen? Gesagt - getan, es entstand der svr.VDCLores für Goodwells C128-Demo-Programm. Jetzt stand diesem Lores-Modus die weite Grafikwelt offen (Bild 2).

Und ich war elektrisiert. Sowas hatte ich mit meinen alten 128ern (die lange schon nicht mehr existieren) nicht hingekriegt. Was, wenn aber jetzt? Und wo kannte ich mich am besten aus? Bei TSB! Eine Verbindung aus TSB und VDCBasic, sollte das funktionieren?

Im C64-Modus lässt sich der VDC des C128 ansprechen, das wusste ich von GoDot. Und mit Interpretern kenne ich mich auch aus, das beweist ja allein TSB. TSB um einen zusätzlichen Interpreter erweitern? Also eine Erweiterung (VDCBasic) einer Erweiterung (TSB) einer Erweiterung (Simons' Basic) schaffen? Irre Idee! Aber sowas liebe ich! Also, nichts wie losgelegt.

Und da haben wir nun VDCBasic TSB!

<nach oben>

Die Schlüsselwörter von VDCBasic:

Es gibt 19 neue Befehle, deren Schlüsselwörter meistens aus drei Buchstaben bestehen. Zwei davon sind Funktionen mit einem Rückgabewert. Man kann sie einteilen in Befehle, die sich auf VDC-Register beziehen, Befehle, die den VDC-Speicher verändern und solche, die einen Austausch zwischen VDC und C128/C64 vornehmen.

<nach oben>

Ein paar grundsätzliche Programmierschnippsel

Das Wichtigste zuerst, VDCBasic laden und installieren:

1200 proc vdcbasic
1210   x=peek($d030) and 3: if x then print at(2,2)"No VDC found, exiting."at(22,0)"";:end
1220   if d!peek($7900)<>31145 then do
1230     print at(2,2)"Loading VDCBasic TSB..."
1240     scrld def $79,7,1,3:scrld 1,dd,3,"ext.vdcbasic":scrld restore
1245     data 52,55,4e,0d
1250     reset 1245:for i=$0277 to $027a:read x$:poke i,nrm(x$):next:poke 198,4
1255     print at(4,2)"done. "at(6,2)"";:sys $7900
1260   done
1265 end proc

Erläuterung:
· Zeile 1210 testet über das VIC-Register $D030 (zuständig für den FAST-Modus des C128), ob das Programm überhaupt auf einem C128 läuft. Wenn ein Wert ungleich Null zurückgeliefert wird, sind wir nicht auf einem C128 (dann gibt es keinen VDC) und das Programm wird beendet.
· Zeile 1220 testet, ob VDCBasic vielleicht schon installiert wurde. Wenn ja, muss es nicht noch einmal geladen werden.
· Die Zeilen 1230 und 1240 laden VDCBasic in den Speicher
· Die Zeilen 1245 bis 1255 aktivieren VDCBasic und starten das Programm neu.

Dann das Zweitwichtigste, den VDC in einen kontrollierten Ausgangszustand versetzen:

RST 1:VMF 0,0,2048:VMF $0800,15,2080:  REM Den VDC in den Standard-PAL-80-Zeichen-Textmodus versetzen
                                           und Text- und Attributspeicher löschen

RST 3:VMF 0,102,2048:VMF $0800,15,2080:REM wie 1, aber zusätzlich den ROM-Zeichensatz rekonstruieren

In TSB wird bei RST 2 (und 3) der C64-ROM-Zeichensatz in den VDC übertragen (der sich allerdings nicht vom Zeichensatz des C128 unterscheidet). Für einen eigenen Zeichensatz lädt man diesen zunächst in den C64-Speicher und schreibt ihn dann mit VCC $4000, $2000, 0 in den VDC (die Null ist ein obligatorischer Dummy, die hier gewählten Adressen sind Beispiele, $2000 ist die Default-Speicherposition des VDC-Zeichensatzes). Das Zeichen 102 ist ein Schachbrettmuster.

Und drittens die monochrome Bitmapgrafik einschalten

RGO 25,128: RGA 25,255-2^6: RGO 28,2^4: RGW 36,0

Erläuterung:
· Bit 7 in Register 25 schaltet die Bitmapgrafik ein (wenn 1)
· Bit 6 in Register 25 schaltet das Attribut-RAM (die Farben) aus (wenn 0)
· Bit 4 in Register 28 teilt dem VDC mit, dass er auf 64 KB zugreifen kann (wenn 1)
· die Null in Register 36 erzwingt die maximale Refeshrate für die Speicherchips

Hinweis: In TSB lautet der Befehl RGO aus Interpretergründen RGR. Beide erhalten aber das gleiche Token und sind im Programmmodus daher identisch. Abgespeicherte reine VDCBasic-Programme sind unter den Plattformen austauschbar.

<nach oben>

Beispiele

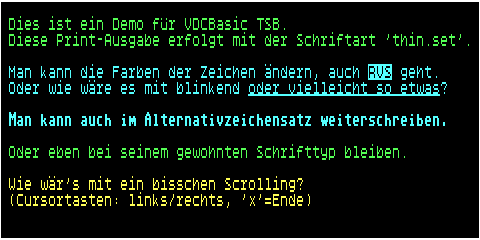

Alle Beipiel(programm)e befinden sich auf der VDCBasic-TSB-Demo-Diskette! 1) Zuerst ein Beispiel für den Textmodus des VDC. Die Anzeige ist normalerweise im 80-Zeichenmodus (kann man aber umstellen) und wird mit dem ROM-Zeichensatz dargestellt. In unserem Beispiel sieht man jedoch den modifizierten Retrofan-C64-Zeichensatz "thin.set" (Bild 3, siehe auch Titelbild dieser Webseite, und hier auf dem C64 "in Aktion" in einer TSB-Anwendung).

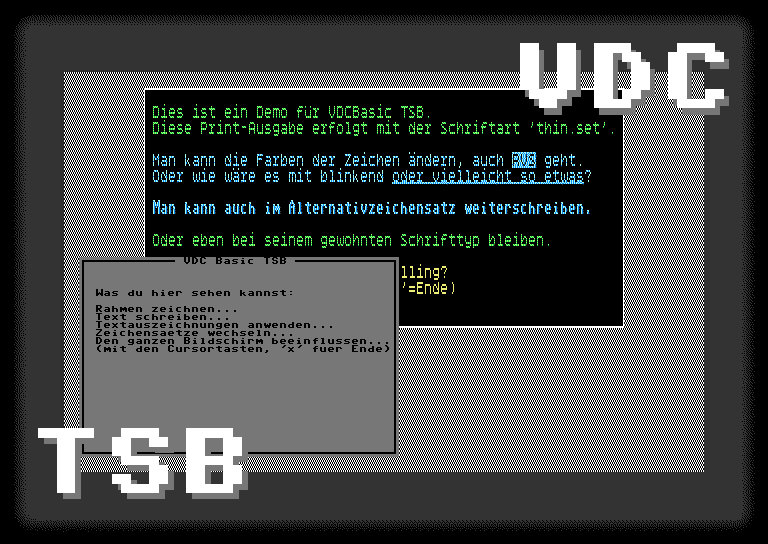

Bild 3: 80-Zeichen-Bildschirm vom C64 aus!

Der Code zum Einlesen eines eigenen Zeichensatzes sieht so aus:

1100 proc zeichensatz
1110   if d!peek($4000)<>$4200 then do
1120     scrld def $40,8,1,3:scrld 1,dd,3,"thin.set":scrld restore:vcc $4000,$2000,2048
1130     if d!peek($4000)<>$4200 then do
1140       print at(2,2)"";:error:print at(2,2)"Kein 'thin.set', nehme ROM set."
1145       rs=$80:bg=102:z$="dem C64-ROM-Zeichensatz"
1150       rst 2
1160     done
1170     print at(4,2)"done."
1180   done
1185   convert
1190 end proc

Eine sinnvolle Anwendung für ein verschachteltes IF..THEN DO: Zeile 1110 checkt, ob der Zeichensatz bereits geladen wurde (dann passiert gar nichts), und Zeile 1130 prüft, ob er nun (direkt nach dem Laden, Z. 1120) im Speicher steht. Wenn nicht, gibt es eine Fehlermeldung und es wird (per RST 2) auf den Alternativzeichensatz aus dem ROM ausgewichen. Nebenschauplatz: CONVERT (Z. 1185, Routine hier nicht abgedruckt) stellt die Rahmenzeichen für den Befehl INSERT, mit denen das Programm umgeht, für den jeweiligen Zeichensatz sicher.

<nach oben>

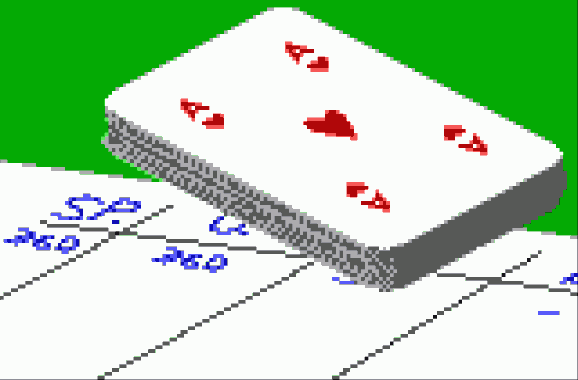

2) Das zweite Beispiel zeigt, wie man farbige Bilder auf dem VDC anzeigen kann. Dazu wird ein Modus verwendet, der ziemliche Ähnlichkeit mit dem CGA-Lowres-Modus aus der PC-Welt hat. In diesem Video geht der Urheber dieses ganzen Projekts, Goodwell, näher darauf ein.

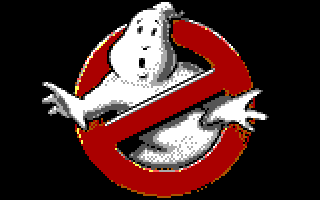

Bild 4: Ein Amica-Paint-Bild auf dem C128!

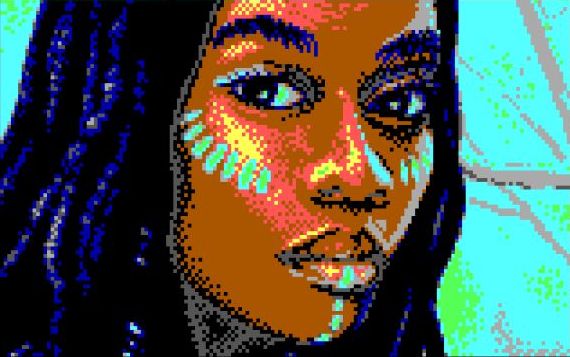

Bild 5: Farben bis zum Abwinken!

1300 proc vdcinit
1310   rst 3:rgw 0,127:rgw 4,155:rgw 9,1:rgw 6,100:rgw 7,125
1320   rgo 25,128:rgo 28,16:rgw 36,0
1350   ap=16000:vmf 0,15,ap:vmf ap,0,8000
1370   attr ap
1380 end proc

Vor allem die Zeile 1320 sorgt für den Grafikmodus (Register 25, Bit 7: Grafik an, Reg. 28, Bit 4: VDC hat 64 KB). Register 9 beschränkt die Höhe einer Farbzelle auf zwei Rasterlinien (Wert: 1) und Register 6 legt fest, dass es davon 100 Stück geben soll. Fehlen nur noch Register 1, mit dem die Darstellungsbreite eingestellt wird: 80 (ist durch den RST-Befehl geschehen) und das Bereitstellen von Pixeln, mit denen die Farbzellen ihren Sinn erhalten. Das geschieht mit dem ersten VMF-Befehl in Zeile 1350. Er füllt (VMF 0,15,ap) die Bitmap mit identischen (2×2-) Pixeln. Der andere initialisiert lediglich den Farbbereich, der dann später mit "Leben" versorgt werden soll (aus den nachzuladenden Dateien mit den Farbwerten). Wir haben also einen Modus, der auf einer Fläche von 320×200 Pixeln ein Bild in der Auflösung 160×100 Pixel in Farbe darstellt (siehe Bilder).

Hinweis: Wenn man ein VDC-Basic-Programm in TSB editiert, muss man statt RGO den Befehl RGR verwenden, da RGO vom Basic-V2-Interpreter beschädigt werden würde und nicht funktionstüchtig wäre.

<nach oben>

3) Das dritte Beispiel bezieht sich auf das Video vom Anfang dieser Seite. Dort geht es darum, dass man auch auf dem VDC eine richtige Spielwelt erstellen kann, deren Orte durch waagerechtes und senkrechtes Scrollen erreicht werden können. Man kann also an Orte gelangen, die nicht auf dem Anfangsbildschirm einer Welt zu sehen sind. Im Video zeigt Goodwell eine Szene aus Space Quest Chapter 1 und scrollt dort in den Gängen hin und her. Wie man sieht, geht das auch mit VDCBasic TSB:

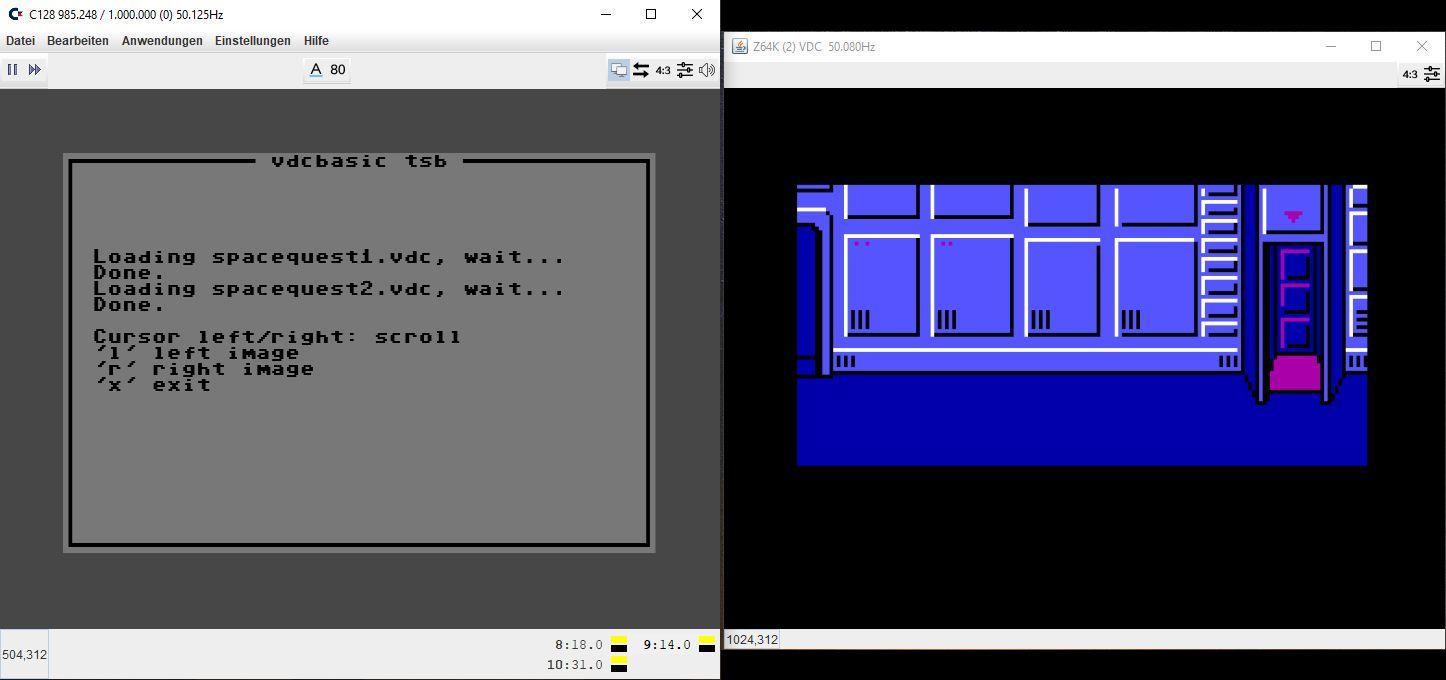

Bild 6: Auf dem Emulator Z64K (mit seiner hervorragenden VDC-Emulation) sieht man links auf dem VIC-II-Bildschirm TSB und rechts auf dem VDC das Ergebnis des laufenden Programms: eine Szene aus Space Quest 1, in der man Scrollen kann, erstellt mithilfe von GoDot.

Allerdings hat uns hier schon die Speicherenge des C64 (zumal unter TSB) zu schaffen gemacht. Das C128-Programm, das die Screenshots aus dem Spiel in VDC-Bilder überführt (bei den Materialien zum Video oben als Download dabei), bedient sich des großen zuammenhängenden Speichers des C128 (es braucht 48 KB am Stück).

Wir auf dem C64 verwenden dazu GoDot, für das es einen speziellen Saver für VDC-Lowres-Bilder gibt. Er kann sowohl die in Beispiel 2 besprochenen 160×100-Bilder herstellen als auch Bilder über mehrere Bildschirme (320×100 Pixel, erzeugt auf 640×200-Untergrund) wie das Space-Quest-Bild hier oben. Bedienungshinweise findet man auf der eben genannten Seite zum GoDot-Saver.

<nach oben>

Auf der unten zum Dowload stehenden Disk befinden sich folgende Programme
(die mit dem Kürzel ".dmo" sind TSB-Programme, die mit dem Kürzel ".c128" sind deren Basic7-Vorlagen):

Die restlichen Disketten-Einträge sind die schon erwähnten Bilder. Und hier die Disk:

Download VDCBasic TSB (als D64-Datei)
